Industriële sectionaalpoort type Novolux 40mm

Sectieverbindingen
De verbinding tussen de secties van een Novolux 40-poort is wind- en waterafstotend. Dit wordt door EPDM-afdichtingsrubbers gegarandeerd.

Aluminium ramen
Aluminium ramen zorgen ook bij grote temperatuurschommelingen voor een accurate verbinding en hoogwaardige uitstraling.

Condensvorming
Bij een standaard Novolux 40-poort vormt zich bij lage buitentemperaturen en een hoge luchtvochtigheid in de hal gemakkelijk condens op de binnenzijde van de poort. Vocht condenseert namelijk op het koudste oppervlak in de ruimte: de poort. Indien u geen condensvorming op de binnenkant van uw Novolux-poort wenst, dient u voor Novolux 60 te kiezen. Deze poort is uitgerust met speciale isolatieprofielen, zodat condensvorming geen kans krijgt – zelfs niet bij een hoge luchtvochtigheid in de ruimte.

Windbelasting
Naargelang de breedte wordt de Novolux-poort voorzien van geïntegreerde verstevigingsprofielen uit één stuk. Deze profielen zorgen ervoor dat de poort bestand is tegen hoge windbelastingen. Naargelang de configuratie van de poort kiezen wij dikkere en/of hogere profielen. Bij poortbreedtes vanaf 4200 mm heeft elk tweede paneel een verstevigingsprofiel. Bij poortbreedtes vanaf 5000 mm heeft elke sectie een verstevigingsprofiel.

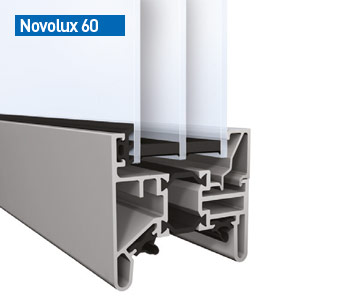

Driedubbele kunststof beglazing
De poort Novolux 60 is standaard uitgerust met een driedubbele beglazing voor een bijzonder hoge isolatiewaarde. De ruiten zitten in thermisch gescheiden isolatieprofielen. Er is ook dubbele kunststof beglazing leverbaar. Deze optie heeft wel een lagere isolatiewaarde.

Infraroodopname
De Novolux 60 garandeert een bijzonder hoge isolatiewaarde. De lichte plaatsen op de foto geven aan waar energieverlies optreedt. De donkere plaatsen zijn goed geïsoleerd.

Sectieverbindingen
De verbinding tussen de secties van een Novolux 60-poort is wind- en waterafstotend. De warmteoverdracht wordt door de speciale isolatieprofielen onderbroken.

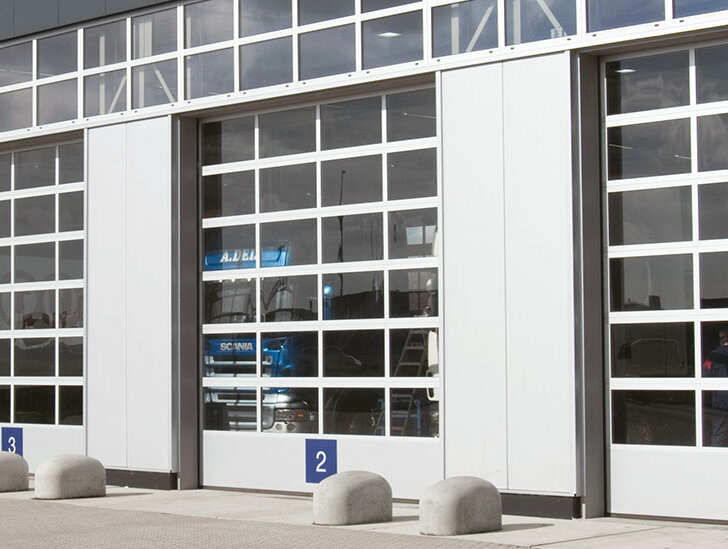

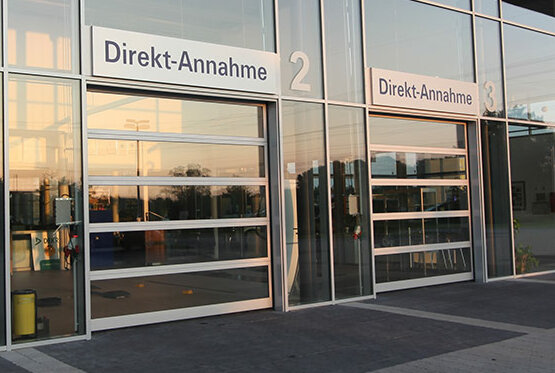

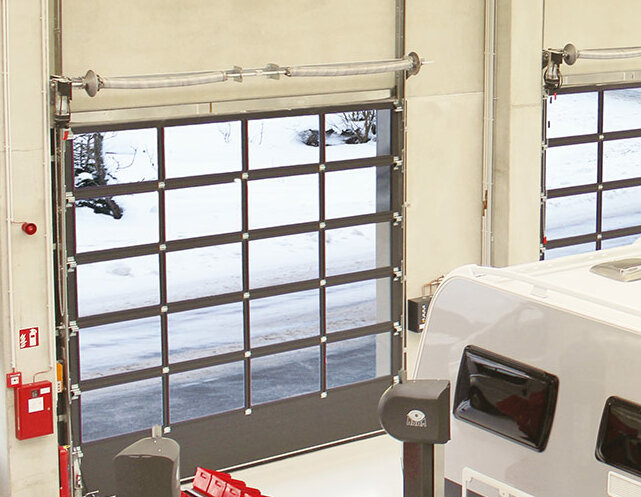

Sectionaalpoort Novolux in XL-uitvoering

Maximale transparantie, zonder verticale tussenstijlen

De Novolux XL-poort is een aluminium poort, die naar keuze in de versie 40 mm of 60 mm leverbaar is. Buitengewoon aan deze poort is dat de secties geen verticale tussenstijlen hebben, waardoor een breed glazen aanzicht mogelijk wordt.

Het hoogwaardige plexiglas is bijzonder sterk en dik, vervormt nauwelijks en ziet er als echt glas uit, hoewel het van kunststof is. Dit zorgt voor een natuurlijke reflectie van de raampartijen en een aantrekkelijke uitstraling.

Plexiglas Optical
De Novolux XL-poort is met een breedte van maximaal 4000 mm en een hoogte van maximaal 4500 mm leverbaar. Met name in omgevingen waar een aantrekkelijk uiterlijk van het gebouw even belangrijk is als licht en zicht in de hal, komt de Novolux XL-poort perfect tot zijn recht. Het gebruikte ‘Plexiglas Optical’ onderscheidt zich doordat het er als echt glas uitziet, maar tegelijk de veiligheid van kunststof biedt. De Plexiglas Optical-ruiten zijn leverbaar als dubbele 20mm-ruiten en driedubbele 40mm-ruiten.

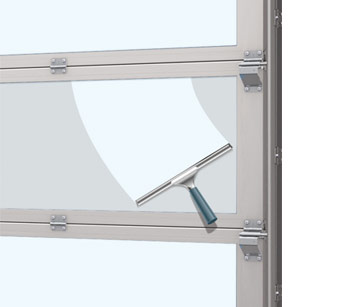

Maximale krasvastheid
Voor een altijd klare kijk.

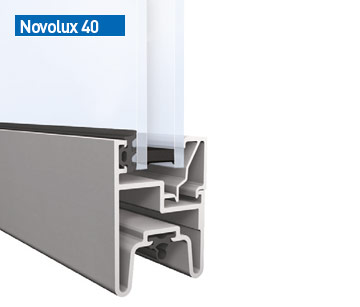

Novolux XL-poort 40 mm
Dubbele plexiglazen ruiten Optical 20 mm (4-12-4 mm)

U-waarde Novolux XL-poort 40:

4000 x 4000 mm: 3,87 W/m²K

Novolux XL-poort 60 mm
Driedubbele plexiglazen ruiten Optical 40 mm (4-14,75-2,5-14,75-4 mm)

U-waarde Novolux XL-poort 60:

4000 x 4000 mm: 2,36 W/m²K

Kleuren

1001 mogelijkheden voor de vormgeving

De Novolux-poort wordt standaard in geanodiseerd aluminium, kleurloos, geleverd. Dit betekent echter nog niet dat u geen kleur kunt gebruiken. Ook het aluminium kan desgewenst met een natlak in de kleur van uw keuze worden gecoat. Door de combinatie van het aluminium met Rodeca-beglazing of Thermo-panelen in een van de 10 kleuren uit het Novoferm-huisassortiment hebt u 1001 mogelijkheden voor de vormgeving.

RAL 9010

RAL 3000

RAL 7016

RAL 9007

RAL 5010

RAL 8014

RAL 6009

RAL 9002

Ral 5003

RAL 7005

RAL 9006

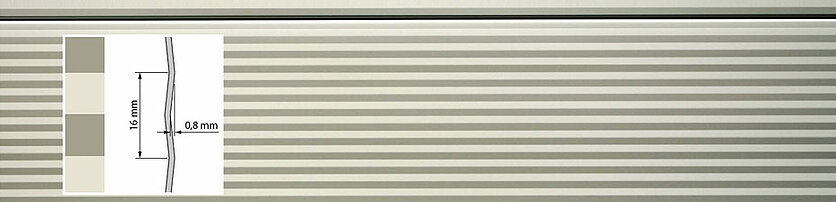

Microprofilering standaard in 10 kleuren zonder meerprijs!

Raamvarianten

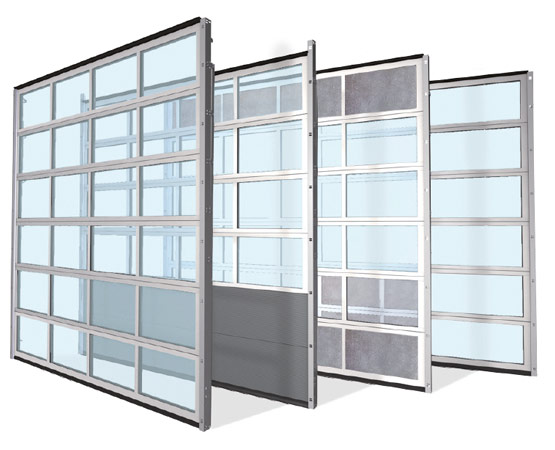

Vullingen en raamvarianten

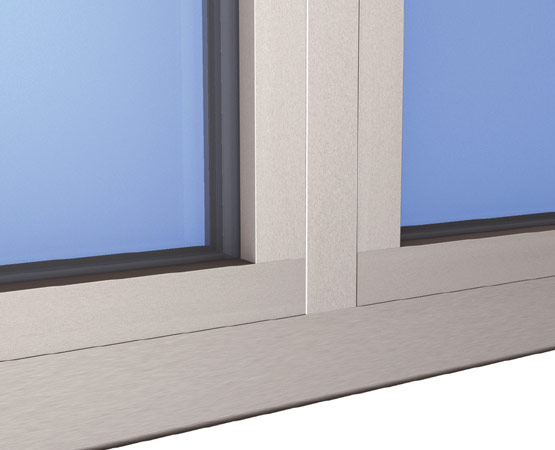

Aluminium ramen

Novoferm is een van de weinige aanbieders in de branche die standaard glaslijsten van geanodiseerd aluminium gebruiken. Bij andere poorten zit het glas vaak in zwarte kunststof ramen. Deze zien er niet alleen minder aantrekkelijk uit, ze zijn ook niet zo duurzaam en hebben bovendien het nadeel dat ze een andere uitzettingscoëfficiënt hebben dan aluminium.

Bij warm weer zet de kunststof eerst uit, waardoor het raam vervormt. Dit probleem hebben onze aluminium ramen niet. Een ander voordeel is dat de glaslijsten ook in de door u gewenste kleur kunnen worden geleverd.

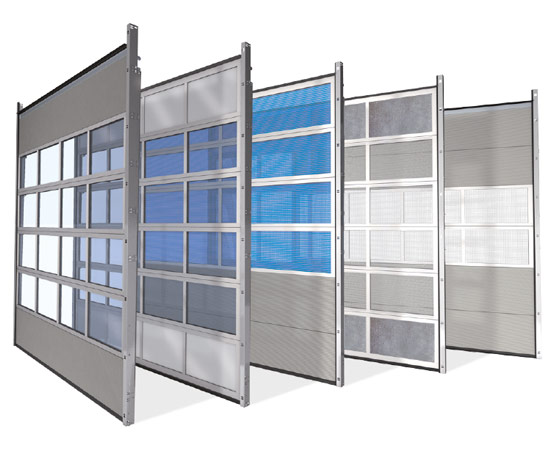

Onbeperkte mogelijkheden

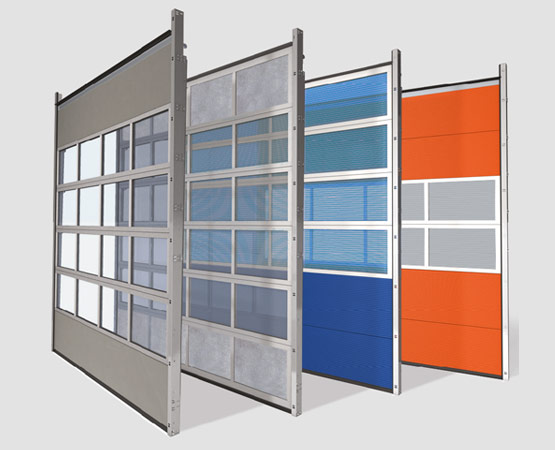

Veelsoortige vullingen

Novoferm biedt onbeperkte mogelijkheden voor het gebruik van beglazingen in de Novolux-poorten. De ruiten zijn in veel verschillende kwaliteiten, kleuren, transparantieniveaus en uitvoeringen leverbaar, wat de architect enorm veel speelruimte geeft bij het ontwerpen van uw Novolux-poorten. Kies tussen enkelwandig acrylglas of 4mm-hardglas. Tussen dubbelwandig acrylglas of structuurglas. Of toch liever enkelwandig, geperforeerd en luchtdoorlatend of van slagvaste kunststof? Bijna niets is onmogelijk.

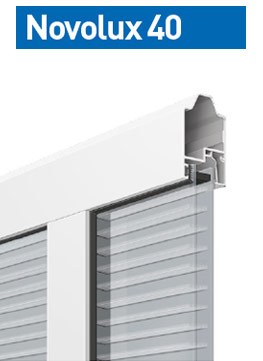

Dubbelwandig, transparante vulling
(20 mm) in: acrylglas, polycarbonaat, plexiglas (100% lichtdoorlatendheid)

Dubbelwandig, transparante vulling
(40 mm) in: acrylglas, polycarbonaat, plexiglas (100% lichtdoorlatendheid)

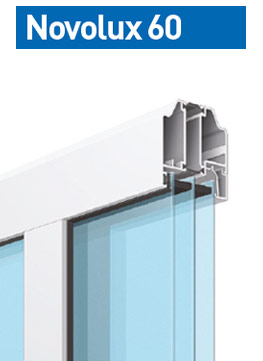

Driedubbele ruiten
(40 mm) in: Plexiglas Optical (100% lichtdoorlatendheid)

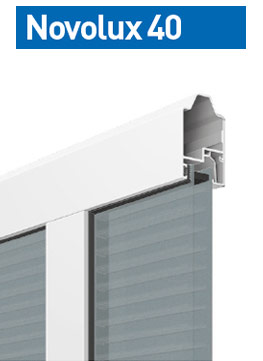

Dubbelwandig, deels transparante vulling
(20 mm) in: structuurglas (SAN) (80% lichtdoorlatendheid)

Dubbelwandig, deels transparante vulling
(40 mm) in: structuurglas (SAN) (80% lichtdoorlatendheid)

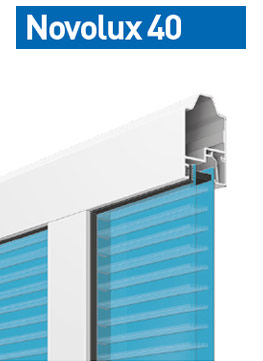

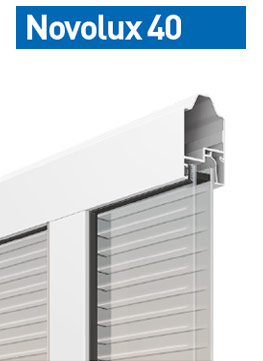

Vijfkamer-kanaalplaat, polycarbonaat
(20 mm) transparant (63% lichtdoorlatendheid)

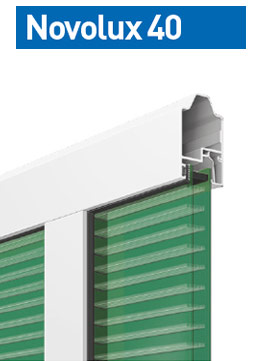

Vijfkamer-kanaalplaat, polycarbonaat
(20 mm) groen getint (50% lichtdoorlatendheid)

Vijfkamer-kanaalplaat, polycarbonaat
(20 mm) opaalgrijs getint (42% lichtdoorlatendheid)

Vijfkamer-kanaalplaat, polycarbonaat
(20 mm) blauw getint (38% lichtdoorlatendheid)

Vijfkamer-kanaalplaat, polycarbonaat
(20 mm) antraciet getint (5% lichtdoorlatendheid)

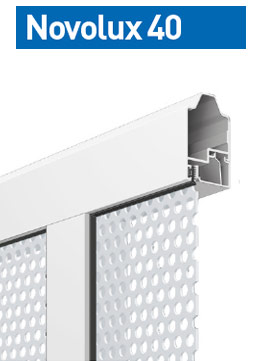

Enkelwandig, geperforeerde aluminiumplaat
(2 mm) rond geperforeerd (40% luchtdoorlatendheid)

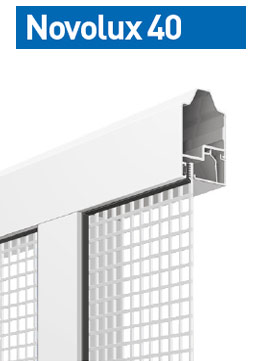

Enkelwandig, geperforeerde aluminiumplaat
(2 mm) vierkant geperforeerd (70% luchtdoorlatendheid)

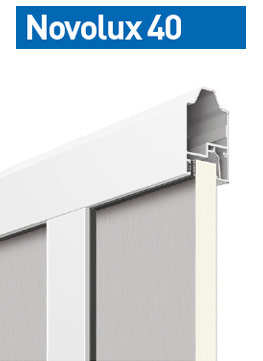

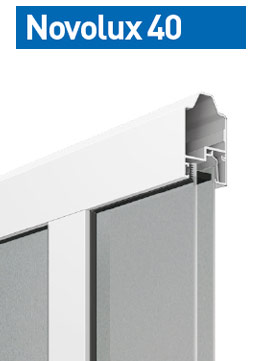

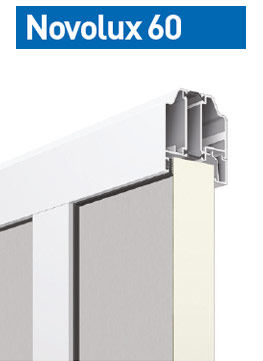

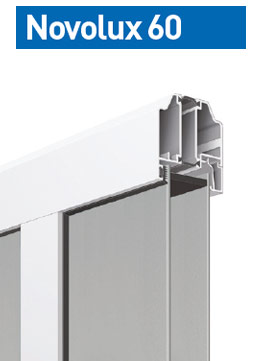

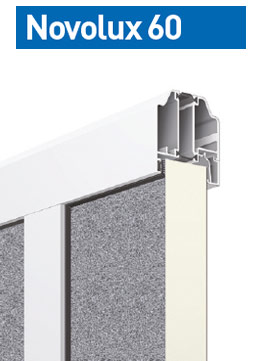

Dubbelwandig, gesloten vulling, sandwichconstructie
(20 mm) buiten gladde aluminiumplaat, binnen pleisterlook

Dubbelwandig, gesloten vulling, sandwichconstructie
(40 mm) buiten gladde aluminiumplaat, binnen pleisterlook

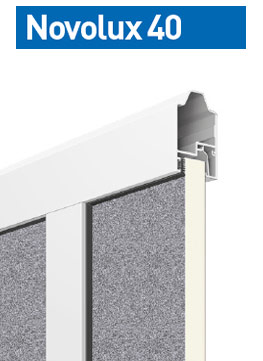

Dubbelwandig, gesloten vulling, sandwichconstructie
(20 mm) binnen en buiten pleisterlook

Dubbelwandig, gesloten vulling, sandwichconstructie
(40 mm) binnen en buiten pleisterlook

Ingebouwde en aparte loopdeuren, aandrijvingen en opties

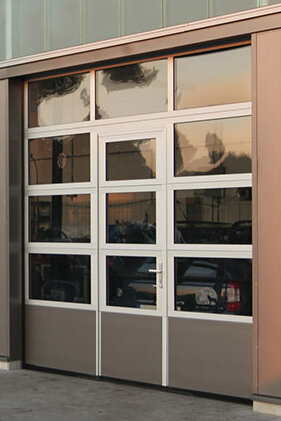

Ingebouwde en aparte loopdeuren

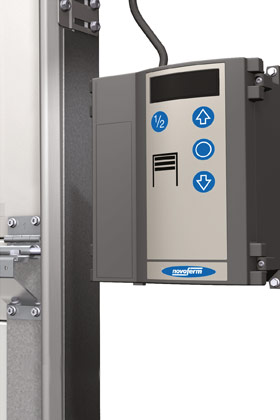

Aandrijvingen en bedieningselementen

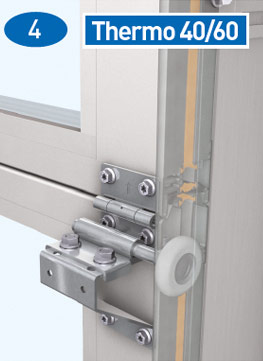

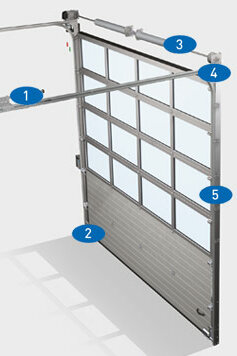

Rail- en beslagsystemen

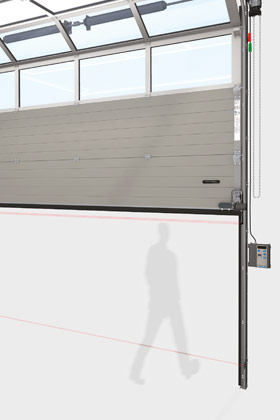

Mechanische en elektronische beveiligingen

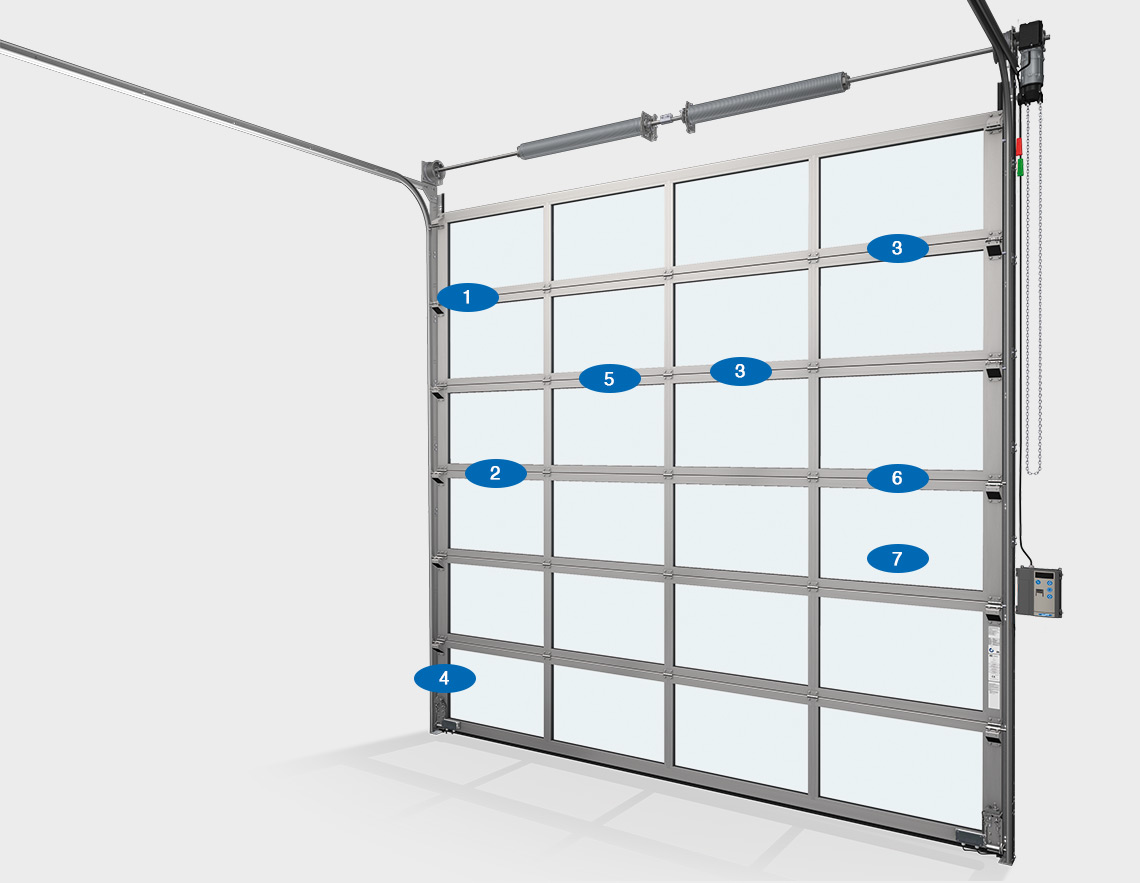

Details van Novolux 40 mm/60 mm

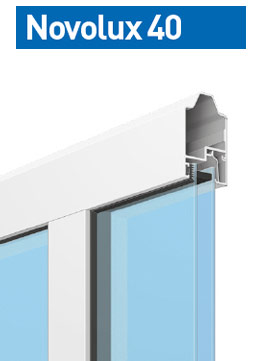

Sectieverbindingen
De verbinding tussen de secties van een Novolux 40-poort is wind- en waterafstotend. Dit wordt door EPDM-afdichtingsrubbers gegarandeerd.

Aluminium ramen
Aluminium ramen zorgen ook bij grote temperatuurschommelingen voor een accurate verbinding en hoogwaardige uitstraling.

Condensvorming
Bij een standaard Novolux 40-poort vormt zich bij lage buitentemperaturen en een hoge luchtvochtigheid in de hal gemakkelijk condens op de binnenzijde van de poort. Vocht condenseert namelijk op het koudste oppervlak in de ruimte: de poort. Indien u geen condensvorming op de binnenkant van uw Novolux-poort wenst, dient u voor Novolux 60 te kiezen. Deze poort is uitgerust met speciale isolatieprofielen, zodat condensvorming geen kans krijgt – zelfs niet bij een hoge luchtvochtigheid in de ruimte.

Windbelasting
Naargelang de breedte wordt de Novolux-poort voorzien van geïntegreerde verstevigingsprofielen uit één stuk. Deze profielen zorgen ervoor dat de poort bestand is tegen hoge windbelastingen. Naargelang de configuratie van de poort kiezen wij dikkere en/of hogere profielen. Bij poortbreedtes vanaf 4200 mm heeft elk tweede paneel een verstevigingsprofiel. Bij poortbreedtes vanaf 5000 mm heeft elke sectie een verstevigingsprofiel.

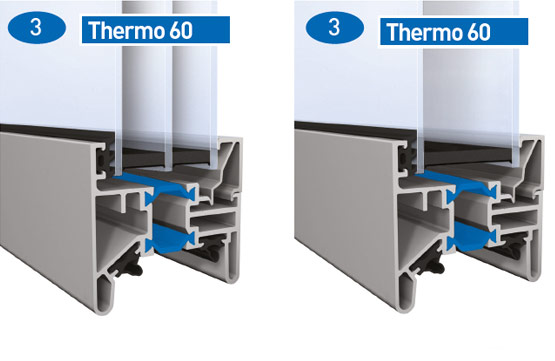

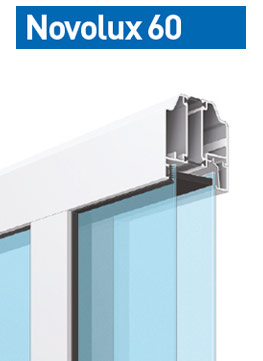

Driedubbele kunststof beglazing
