Aandrijvingen en bedieningselementen

Bedieningswijzen

Novoferm biedt bij de aandrijving van de sectionaalpoort verschillende opties voor de bediening. Bij minder frequent gebruik kunt u voor een eenvoudig, handmatig bediend systeem kiezen. Bij frequent gebruik is een elektrisch aangedreven poort met impulsbesturing aan te bevelen. Naargelang de configuratie van de poort en afhankelijk van uw wensen is er altijd een bedieningswijze die voor u de juiste is. Al onze aandrijvingen en bedieningen voldoen aan de Europese norm EN 13241- 1.

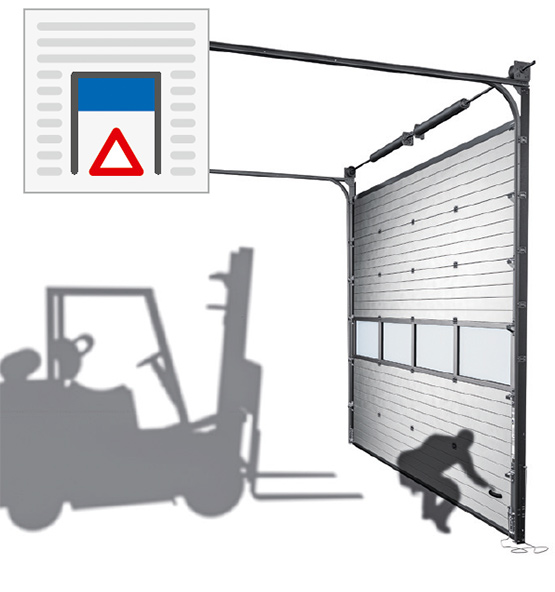

Trekkabel – handbediening
Is de poort niet groter dan 16 m² en gebruikt u deze slechts af en toe? In dit geval kunt u voor de bediening met een trekkabel kiezen. Hierbij is een bepaalde lichamelijke inspanning vereist (overbrengingsverhouding 1:1). Het kan gebeuren dat de poort niet volledig of niet correct wordt geopend, wat tot schade kan leiden.

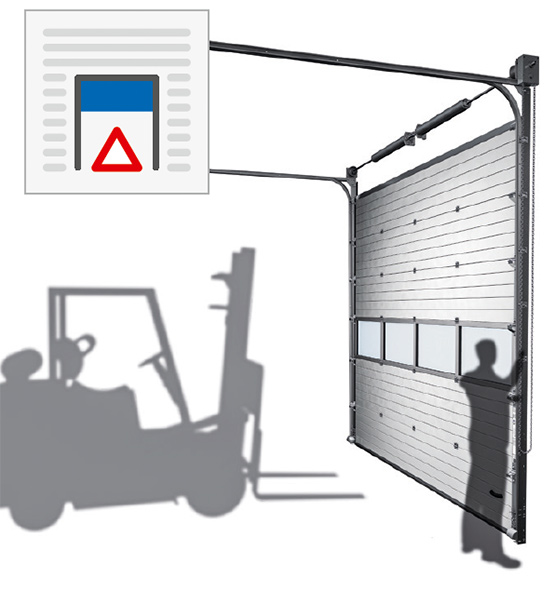

Handkettingtakel – handbediening
De bediening met een kruk vraagt minder krachtinspanning dan de bediening met een trekkabel (overbrengingsverhouding 1:4). Het systeem – geschikt voor sectionaalpoorten tot 30 m² – zorgt ervoor dat de poort in de maximale openingsstand kan worden vastgezet.

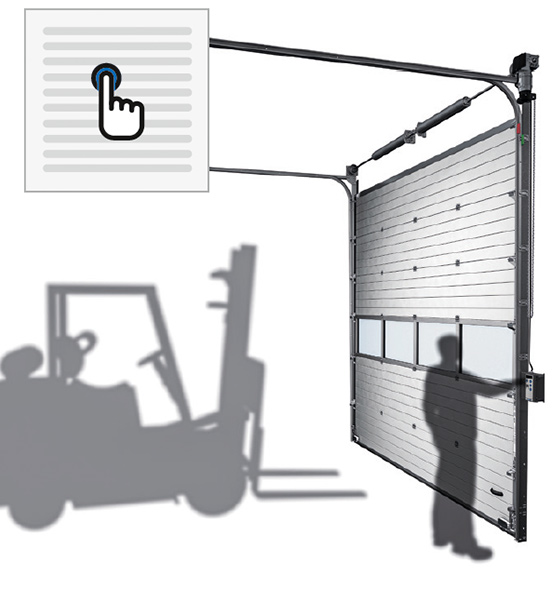

Dodemansbesturing – elektrisch
Dit systeem is bijzonder geschikt bij minder frequent gebruik. Het openen van de poort gebeurt door een eenmalige druk op de knop. Bij het sluiten moet de bedieningsknop echter ingedrukt blijven, tot de poort gesloten is. Op deze manier kan de persoon die de poort bedient, erop toezien of er geen gevaarlijke situaties ontstaan.

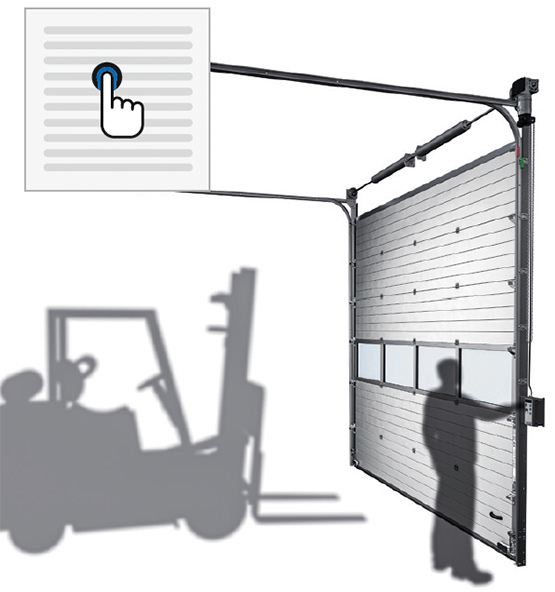

Impulsbesturing – elektrisch
Worden de poorten frequent geopend en gesloten? Dan is de impulsbesturing aan te bevelen. Bij het openen en sluiten beweegt de poort zich automatisch tot in de elektronisch instelbare eindpositie. De schakelaar hoeft hierbij niet ingedrukt te blijven. In de sluitkant van de poort is een hindernissendetector ingebouwd.

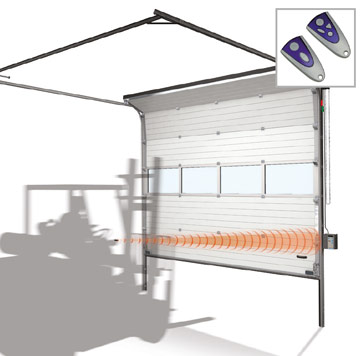

Impulsbesturing met afstandsbediening
De impulsbesturing is ook uitstekend geschikt voor een afstandsbediening. Dit levert een niet onaanzienlijke tijdsbesparing op. De heftruckchauffeur kan op zijn voertuig blijven zitten en de poort met de afstandsbediening openen en sluiten. Bij deze optie wordt de poort aanvullend uitgerust met een stationaire veiligheidsfotocel.

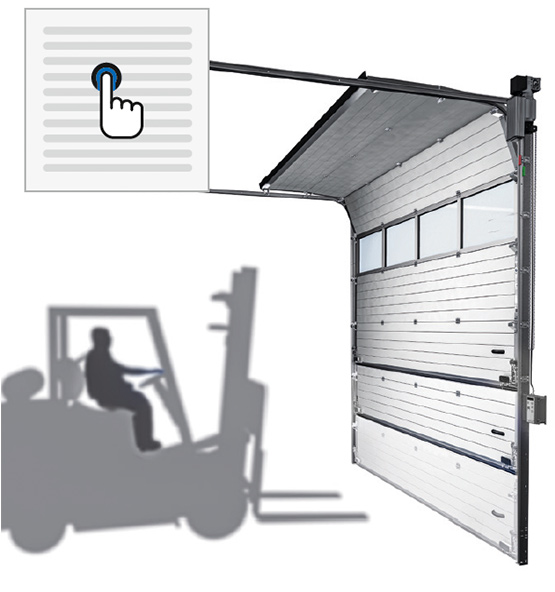

Afstandsbediening met snelle aandrijving
Indien de poort frequent geopend en gesloten wordt, is dit systeem aan te bevelen. Dankzij de hoge loopsnelheid gaat de poort bijzonder snel open, wat bijdraagt tot uw energiebesparing. Het sluiten gebeurt met normale snelheid. Poorten met impulsbesturing kunnen ook met een variabele snelheidsinstelling worden uitgerust.

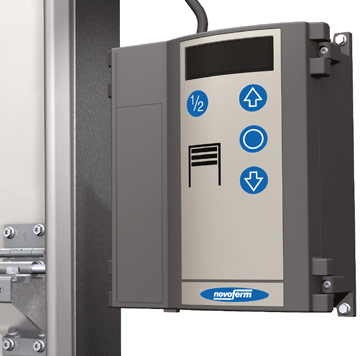

Bedieningselement van de besturing

Voor de bediening van uw sectionaalpoorten biedt Novoferm een grote keuze aan hoogwaardige bedieningselementen, die in de besturing van het poortsysteem kunnen worden ingebouwd. Daarnaast kan een aantal elementen bijv. ook aan de binnen- of buitenmuur of op een paal worden gemonteerd. Het gaat hierbij onder andere om veiligheidsfuncties, schakelaars, afstandsbedieningen, knipperlichten enz.

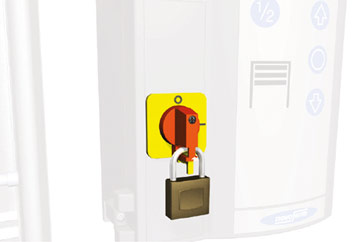

Hoofdschakelaar met hangslot
Wanneer het poortsysteem wordt onderhouden, kan de stroom via de hoofdschakelaar worden uitgeschakeld. Door deze schakelaar aanvullend te beveiligen met een hangslot kan worden verhinderd dat derden tijdens het onderhoud de stroom per vergissing weer inschakelen.

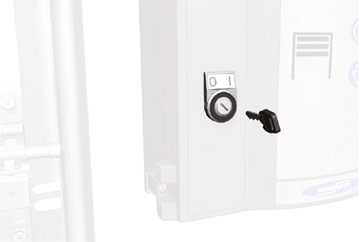

Sleutelschakelaar
Met de sleutelschakelaar wordt de besturing buiten werking gesteld, om een onbevoegde bediening van de poort te verhinderen. Alleen bevoegde personen hebben een sleutel waarmee de poort, nadat deze werd ingeschakeld, kan worden bediend.

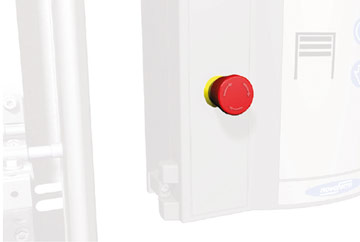

Noodstopschakelaar
Voor het geval lokale, nationale of internationale wetten voorschrijven dat een elektrisch aangedreven openen of sluiten van een sectionaalpoort via een snelle uitschakeling moet kunnen worden gestopt, biedt Novoferm de mogelijkheid om aan de besturingsunit een noodstopschakelaar in te bouwen.

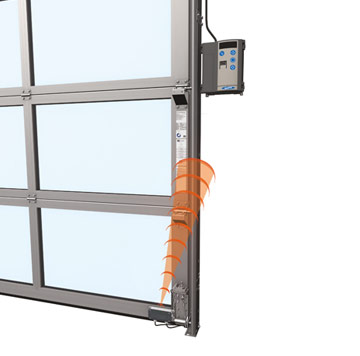

Draadloze signaaloverdracht
Gewoonlijk zijn de besturingsunit en de module aan het poortblad via een flexibele spiraalkabel met elkaar verbonden. De kabel kan storingen veroorzaken en beschadigd worden. Novoferm levert daarom poortmodules met een batterij, die signalen van bijv. de hindernissendetector draadloos naar de besturingsunit doorsturen.

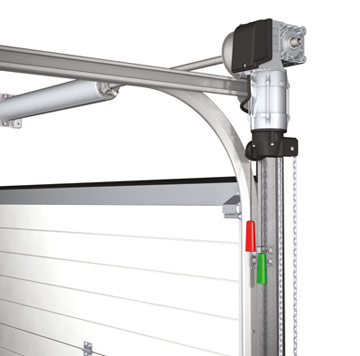

Aandrijving met noodhandketting
Alle aandrijfsystemen zijn standaard uitgerust met een mechanische bedieningsmogelijkheid direct aan de overbrenging van de elektromotor. Zo kan de sectionaalpoort ook bij een stroomuitval worden geopend. De functie moet met de schakelkabel handmatig worden in- en uitgeschakeld. De overbrenging kan dan met behulp van de ketting worden bediend.

Aandrijving met snelontgrendeling
Ook een aandrijving met ontgrendelingssysteem is mogelijk. De overbrenging wordt in dit geval door middel van een trekkabel van de veeras losgekoppeld. De sectionaalpoort kan zo bij storingen sneller met de hand worden geopend. Uiteraard is een sectionaalpoort met snelontgrendeling uitgerust met een veerbreukbeveiliging.

Aanvullende bedieningselementen

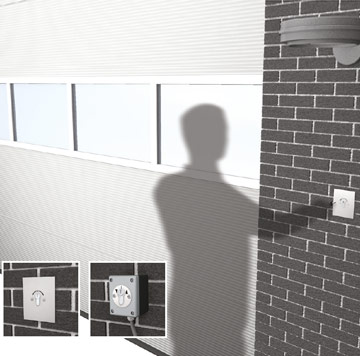

Sleutelschakelaar
Met een aparte sleutelschakelaar, die aan de buitenmuur kan worden gemonteerd, kan de poort ook vandaar worden bediend. Er zijn twee uitvoeringen: een inbouwversie, die vaak in de nieuwbouw wordt gebruikt, en een opbouwversie, die bij renovaties zonder beitel- en breekwerkzaamheden kan worden geïnstalleerd.

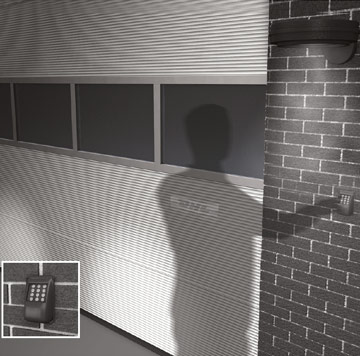

Elektronische codeschakelaar
Om de opening van de poort de klok rond mogelijk te maken, kan de poort met een codeschakelaar worden bediend. Dit is bijvoorbeeld een praktische oplossing, wanneer transport- en koeriersbedrijven dag en nacht toegang moeten hebben tot afgesloten afhaal- en afleveringspunten.

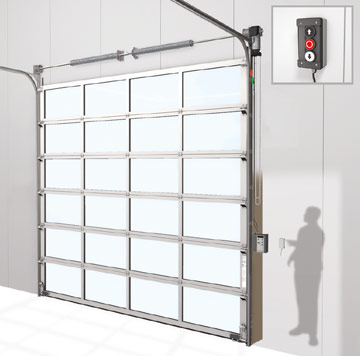

Extra bedieningsunit
Wanneer een poort vanaf meerdere plaatsen bedienbaar moet zijn of een afstandsbediening vereist is, bijv. vanuit een portiershokje, biedt een extra bedieningsunit de oplossing. Alle knoppen van de standaard bedieningsunit bevinden zich ook op deze praktische bedieningsunit met de functies open, stop, dicht.

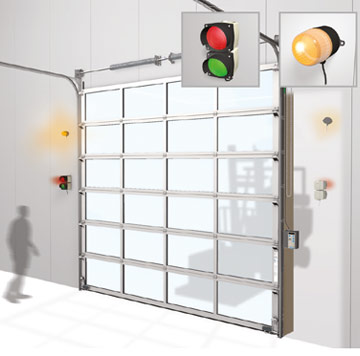

Verkeers- en knipperlichten
Om de verwonding van mensen en beschadiging van de poort of goederen te voorkomen, worden aan beide zijden van de poort verkeers- en knipperlichten aangebracht. Knipperlichten waarschuwen voor gevaren. Ze starten vóór de poortbeweging. Verkeerslichten regelen het doorgaand verkeer. Ze voorkomen schade aan de poort.

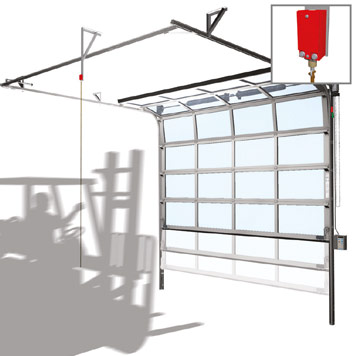

Trekschakelaar
Met behulp van de trekschakelaar kan de poort vanuit de heftruck worden bediend, zonder dat de chauffeur hiervoor hoeft uit te stappen. Deze oplossing is aan te bevelen, wanneer veel medewerkers de poort gebruiken en u niet aan iedereen een handzender voor de poort wilt geven. De trekschakelaar wordt dikwijls aan een galg aangebracht, enkele meters voor of achter de poort.

Afstandsbediening
Novoferm bouwt standaard al een ontvanger in de bedieningsunit van uw poort in. Zo kan het poortsysteem probleemloos worden omgebouwd tot een systeem met afstandsbediening. U hebt hierbij de keuze tussen 2- of 4-kanaals handzenders, waarmee tot vier verschillende poorten kunnen worden bediend.
