Motorisations et éléments de commande

Types de commande

Novoferm propose différents systèmes de commande pour l’entraînement de la porte sectionnelle. En cas d’utilisation peu fréquente, vous pouvez opter pour une commande manuelle simple. Si la fréquence d’ouverture est élevée, mieux vaut choisir une porte motorisée à commande par impulsion. Selon vos souhaits et la configuration de la porte, vous trouverez toujours le type de commande qu’il vous faut. Tous nos systèmes d’entraînement et de commande sont conformes à la norme européenne EN-13241-1.

Câble de traction – commande manuelle
La porte ne fait pas plus de 16m² et vous ne l’utilisez qu’occasionnellement ? Optez dans ce cas pour un câble de traction. Ce système demande un petit effort physique (rapport de démultiplication 1:1). La porte risque cependant de pas s’ouvrir complètement ou pas suffisamment, entraînant un risque de dommages.

La commande à treuil à chaîne nécessite un effort physique moindre que la corde d’ouverture (rapport de démultiplication 1:4). Le système convient aux portes sectionnelles jusque 30 m² et veille à ce que la porte reste complètement ouverte.

Interrupteur « homme mort » électrique
Ce système constitue un choix pertinent pour les portes à faible fréquence d’ouverture. L’ouverture de la porte s’effectue via une pression du bouton. Le bouton doit être maintenu enfoncé jusqu’à la fermeture complète de la porte. De cette façon, la personne qui actionne la porte peut s’assurer de l’absence de situation dangereuse lors de la fermeture.

Commande par impulsion – électrique
Les portes sont ouvertes et fermées fréquemment ? Optez dans ce cas pour une commande à impulsion. Lors de l’ouverture et de la fermeture, la porte se place automatiquement en position finale, réglable électroniquement. Le bouton n’a pas besoin d’être maintenu enfoncé. Un détecteur d’obstacles est intégrée dans l’arête de fermeture de la porte.

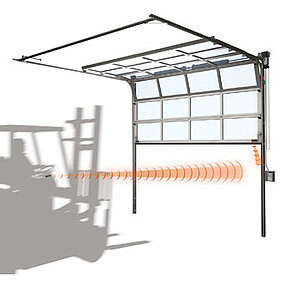

Commande par impulsion à distance
La commande par impulsion peut aussi parfaitement être utilisée avec une commande à distance, générant ainsi un gain de temps considérable. Le conducteur de chariot élévateur peut ainsi ouvrir et fermer la porte à distance directement depuis son siège. Sur cette option, la porte est dotée d’une barrière photoélectrique de sécurité stationnaire.

Télécommande à moteur d’ouverture rapide
Ce système est recommandé si vous ouvrez et fermez fréquemment la porte. Grâce au régime élevé du moteur, la porte s’ouvre très rapidement et vous permet de déployer moins d’énergie. La fermeture s’effectue à une vitesse normale. Les portes à commande par impulsion peuvent également être équipées d’un variateur de vitesse.

Éléments de commande

Pour l’actionnement de vos portes sectionnelles, Novoferm propose une grande variété d’éléments de commande haut de gamme qui peuvent être intégrés dans le boîtier de commande du système de la porte. De nombreuses éléments peuvent également être installés sur une colonne ou à l’intérieur ou l’extérieur du mur, comme par exemple des fonctions de sécurité, interrupteurs, des commandes à distance, des gyrophares, etc.

Interrupteur principal à cadenas
En cas de maintenance sur le système de porte, l’interrupteur principal permet de couper l’électricité. La protection de cet interrupteur avec un cadenas prévient tout risque de rétablissement involontaire de l’électricité par un tiers pendant la maintenance.

Interrupteur à clé
L’interrupteur à clé met la commande à l’arrêt, évitant ainsi tout actionnement non autorisé de la porte. Seules les personnes autorisées disposent d’une clé permettant de commander la porte après son enclenchement préalable.

Interrupteur d’arrêt d’urgence
Si des lois locales, nationales ou internationales stipulent que l’ouverture ou la fermeture électrique d’une porte sectionnelle doit pouvoir être stoppée rapidement, Novoferm permet l’intégration d’un interrupteur d’arrêt d’urgence sur le boîtier de commande.

Transmission de signaux sans fil
L’unité de commande et le module du tablier sont souvent reliés par un câble en spirale flexible, qui risque de provoquer des dommages et se trouver endommagé. Novoferm propose par conséquent des modules de porte à batterie, qui transmettent les signaux des dispositifs de détection par ondes radio à l’unité de commande.

Motorisation avec chaîne de dépannage
Tous les systèmes d’entraînement sont équipés de série d’un dispositif mécanique de secours sur le boîtier réducteur de l’électromoteur, qui permet la fermeture de la porte sectionnelle en cas de panne d’électricité. La fonction doit être mise en service / hors service manuellement à l’aide d’un cordon interrupteur. Le boîtier réducteur peut ensuite être commandé à l’aide de la chaîne.

Motorisation avec dispositif de débrayage d’urgence
Il est également possible d’opter pour un entraînement avec dispositif de débrayage d’urgence. Le boîtier réducteur est dans ce cas débrayé de l’arbre à ressort. En cas de panne, la porte sectionnelle peut alors être ouverte plus vite manuellement. Bien entendu, une porte sectionnelle équipée d’un dispositif de débrayage d’urgence est également dotée d’une sécurité contre la rupture des ressorts.

Éléments de commande supplémentaires

Interrupteur à clé
La porte peut être commandée par un interrupteur à clé séparé fixé sur le mur extérieur. Deux versions sont proposées : l’une à encastrer, généralement utilisée pour les nouvelles constructions, l’autre pour montage en applique, idéale pour une rénovation sans grands travaux.

Clavier électrique à code
Afin de permettre un accès 24h/24 et 7j/7, la porte peut être commandée par un clavier à code. Cette solution s’avère notamment pratique lorsqu’on souhaite offrir un accès jour et nuit aux entreprises de transport et de colisage à des points d’enlèvement et de livraison sécurisé.

Unité de commande supplémentaire
Une unité de commande supplémentaire est indiquée lorsqu’une porte doit pouvoir être commandée depuis plusieurs endroits ou lorsqu’une commande à distance est nécessaire, depuis une loge de portier, p. ex. Toutes les touches du boîtier de commande standard sont également présentes sur cet élément de commande « montée-arrêt-descente » très pratique.

Feux lumineux et gyrophares
Pour éviter tout dommage corporel aux opérateurs et tout dommage à la porte sectionnelle et aux marchandises, des feux lumineux et des gyrophares sont placés de chaque côté de la porte. Les gyrophares avertissent des dangers et s’allument avant l’ouverture de la porte. Les feux règlent la circulation et préviennent tout endommagement des portes.

Interrupteur à traction
L’interrupteur à traction permet au conducteur du chariot élévateur d’ouvrir la porte sans quitter son siège. Cette solution est idéale lorsque le personnel est nombreux et qu’il n’est pas possible de remettre une télécommande à chaque personne. L’interrupteur à traction est souvent monté sur une potence à quelques mètres devant ou derrière la porte.

Commande à distance
Novoferm intègre d’office un récepteur dans l’unité de commande de votre porte. Le système de porte peut alors être équipé sans aucun problème d’une commande à distance. Vous pouvez opter des émetteurs à 2 ou 4 canaux, qui permettent de commander jusqu’à quatre portes différentes.
